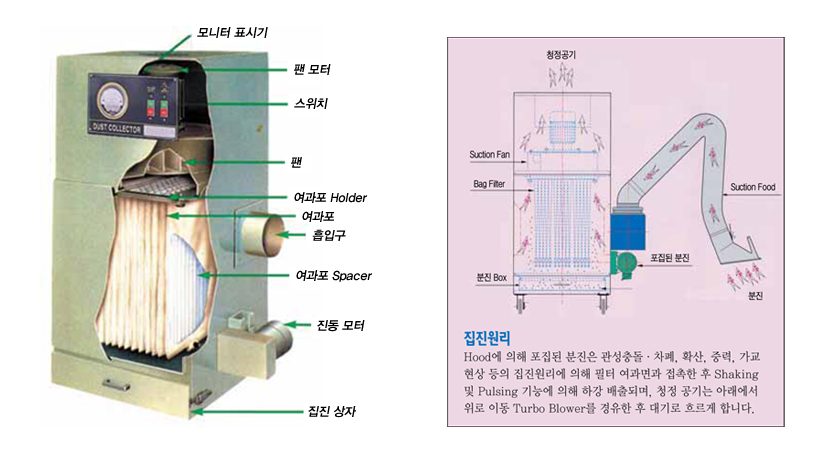

  • 최적설계에 의한 Compact한 외형 여과포를 일체화시켜 교환 시간을  획기적으로 단축
  • 차압계 부착으로 필터Shaking 및 필터 교환시기를 알려줌.
  • 분진 특성에 따라 2중필터(Hepa Carbon Filter) 장착가능.
  • 24시간 연속가동과 필터 분진 축적 상황을 한 눈에 확인가능한 One -Touch방식의 분진 및 원료회수
  • 기타 풍부한 옵션기기



    연마작업, 포대작업, 분제투입작업, 샌딩작업, 절단작업, 드릴작업, 재단작업, 절삭작업, 믹싱작업, 아크릴 가공작업, 파쇄작업, 주물절삭작업










  • 감전방지를 위하여 필히 어스(Earth)하여 주십시요
  • 폭발 위험성이 있는 분진은 별도 문의 바랍니다.
  • 본기는 건식 분진 집진기로 수분, 유연, 불꽃 등을 흡인하지 않도록 하여 주십시요
  • 불꽃 발생 작업 시에는 필히(Pre-duster)를 설치하여 주십시요
  • 표준형은 옥내용입니다.





형 식 BX-500 BX-1000 BX-2000 BX-3000 BX-5000 BX-7500 BX-10000
전원 220x단상 220/380V X 삼상
출력(Kw) 0.75(1HP) 0.75(1HP) 1.5(2HP) 2.2(3HP) 3.7(5HP) 5.5(7.5HP) 7.5(10HP)
풍량(㎥/min) 7 12 25 40 60 80 100
풍압(mmAq) 230 230 230 230 230 250 250
필터재질 폴리에스터계 테프론
여과면적( ㎥ ) 1.3 3.5 7 13 17 34 34
폭(A)X길이(B)mm 460X530 520X520 620X620 770X770 770X770 1300X770 1500X770
높이(C) mm 690 1450 1530 1700 1700 1980 1980
흡입구(D) Ømm 100 125 150 200 250 300 350
털어내기 수동 및 SHAKING MOTOR 방식 (선택)
분진 처리 용량(ℓ) 9.8ℓ 14ℓ 22ℓ 42ℓ 42ℓ 83ℓ 83ℓ
